Amaç: —

Malzeme Listesi:

• Arduino UNO
• Led x 6 adet
• 1k direnç x 6 adet
• Breadboard
• Jumper kablo

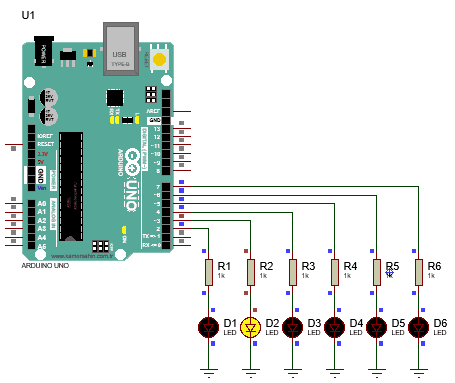

Devre Şeması:

Arduino Kodları:

/* Uygulama 4 - Yürüyen Işık */
/*  www.kamersahin.com.tr */

void setup() {
  pinMode(2, OUTPUT);   // 2 numaralı pin  ÇIKIŞ olarak ayarlanıyor
  pinMode(3, OUTPUT);   // 3 numaralı pin  ÇIKIŞ olarak ayarlanıyor
  pinMode(4, OUTPUT);   // 4 numaralı pin  ÇIKIŞ olarak ayarlanıyor
  pinMode(5, OUTPUT);   // 5 numaralı pin  ÇIKIŞ olarak ayarlanıyor
  pinMode(6, OUTPUT);   // 6 numaralı pin  ÇIKIŞ olarak ayarlanıyor
  pinMode(7, OUTPUT);   // 7 numaralı pin  ÇIKIŞ olarak ayarlanıyor
}

void loop() {
  digitalWrite(2, HIGH);    // 2 numaralı pinden +5V çıkış veriliyor - 1. led yandı
  delay(500);                   //  500 milisaniye bekle
  digitalWrite(2, LOW);    // 2 numaralı pinden 0V çıkış veriliyor - 1. led söndü
  digitalWrite(3, HIGH);    // 3 numaralı pinden +5V çıkış veriliyor - 2. led yandı
  delay(500);                  //  500 milisaniye bekle
  digitalWrite(3, LOW);    // 3 numaralı pinden 0v çıkış veriliyor - 2. led söndü
  digitalWrite(4, HIGH);    // 4 numaralı pinden +5V çıkış veriliyor - 3. led yandı
  delay(500);                 //  200 milisaniye bekle
  digitalWrite(4, LOW);    // 2 numaralı pinden 0V çıkış veriliyor - 3. led söndü
  digitalWrite(5, HIGH);    // 2 numaralı pinden +5V çıkış veriliyor - 4. led yandı
  delay(500);                   //  500 milisaniye bekle
  digitalWrite(5, LOW);    // 2 numaralı pinden 0V çıkış veriliyor - 4. led söndü
  digitalWrite(6, HIGH);    // 3 numaralı pinden +5V çıkış veriliyor - 5. led yandı
  delay(500);                  //  500 milisaniye bekle
  digitalWrite(6, LOW);    // 3 numaralı pinden 0v çıkış veriliyor - 5. led söndü
  digitalWrite(7, HIGH);    // 4 numaralı pinden +5V çıkış veriliyor - 6. led yandı
  delay(500);                 //  200 milisaniye bekle
  digitalWrite(7, LOW);    // 2 numaralı pinden 0V çıkış veriliyor - 6. led söndü
}
